如何让Sphinx的继承图更易读？

Question

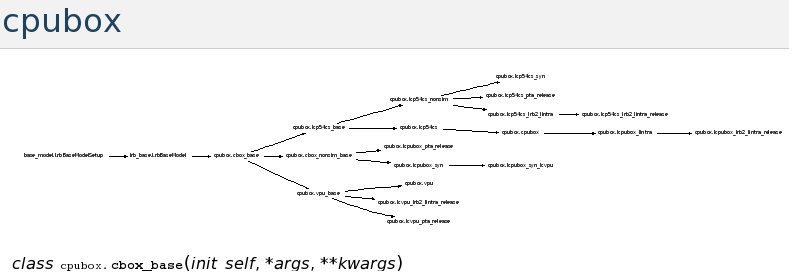

和这位朋友的帖子类似，我发现Sphinx生成的graphviz输出看起来很难读：

我该如何生成可读的输出呢？

• 如果我加上-Gfontsize=140，什么也没有发生。
• 如果我让它用neato而不是dot，它会生成可读的输出，但图形就不是树状的了。

Answer 1

我从这个讨论串找到了答案。在graphviz.py的代码里，图的默认大小是8.0x12.0。如果你想让Graphviz自己决定图的大小，你需要在conf.py里加上这个设置，这样Sphinx的graphviz扩展就会使用你设定的空字符串，而不是它的默认值：

inheritance_graph_attrs = dict(size='""')

另外，如果你遇到这个问题，可能是因为一旦让Graphviz决定大小，图会变得太宽。你还需要加上属性rankdir="TB"，这样树形结构就会从上到下排列，而不是从左到右：

inheritance_graph_attrs = dict(rankdir="TB", size='""')
